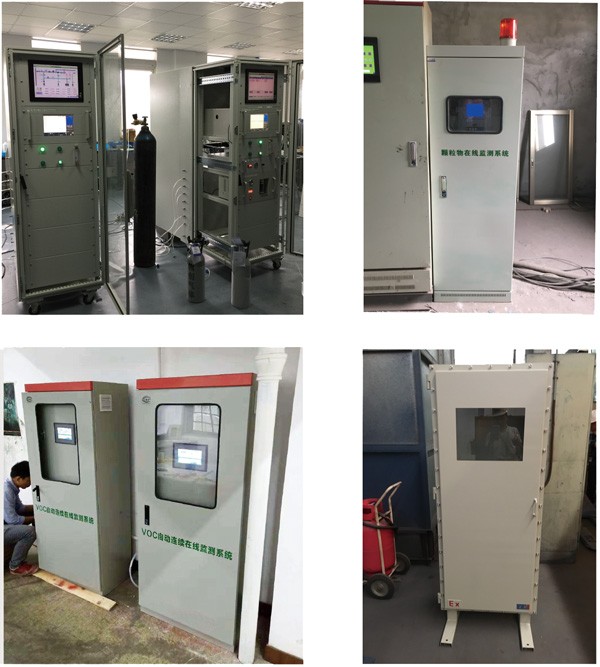

VOCs在线监测系统组成

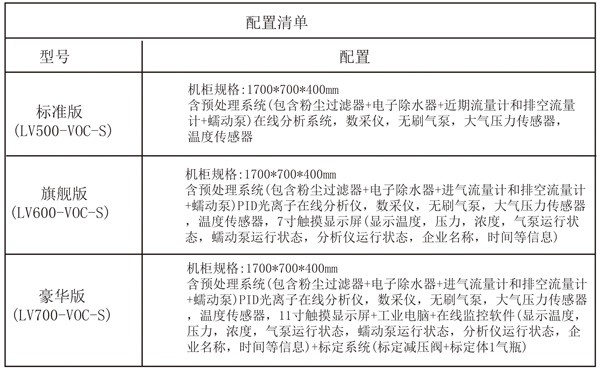

1.系统组成概述

　　该系统主要由采样单元、预处理单元、VOCs测量分析单元、温压流测量分析单元、数据传输单元、LED屏显示单元组成，实现烟囱废气排放参数的监测、展示、数据上传，完美对接政府监测平台，从而实现车间废气排放的2小时在线监测。

2.采样单元

　　VOCs在线监测系统不能直接安装在烟道上，设备只能放在车间或者监测站房内，因此需要从烟道取样骑过管道进入分析仪，管道材质选用特氟龙管，以减少气体吸附在管道上的几率，影响监测结果，管道外面使用PVC护线管保护。

3.预处理单元

　　预处理单元包括：除尘器，冷凝器，流量计，水雾过滤器等几个部分，主要功能是除去气体中的灰尘及水分，避免油渍、灰尘和水进入分析仪，影响测量精度。

4.VOCs测量分析单元

　　经过预处理之后的洁净气体进入PID光离子传感器分析仪，PID光离子传感器分析仪由紫外灯光源和离子室等主要部分构成，在离子室有正负电极，形成电场，待测气体在紫外灯的照射下离子化，生成正负离子，在电极间形成电流，经放大输出信号。气体在被检测后，离子重新复合成为原来的气体和蒸气，pID是一种非破坏性检测器，它不会“燃烧”或永久性改变待测气体。

5.VOCs数据采集传输单元

　　数据采集主机是整个系统的核心，完成各项监测数据的采集(VOCs浓度、烟囱管道内气体温度、压力、流速等)，同时完成数据参数的记录分析及上报至政府的云平台，实现各项参数的有效监管。

　　该单元为系统可视部分单元，把系统检测到的所有数据集中显示到外箱上面的LED显示屏上，方便查看及管理。
